팰리세이드 LX2 차주 분들중 직접 정비를 원하시는 분들을 위해 오늘은 팰리세이드 LX2 엔진룸에 대해 엔진별로 부품 위치와 역할에 대해 알아보도록 하겠습니다.
엔진룸이란?
시작하기에 앞서 엔진룸은 뭘까요?

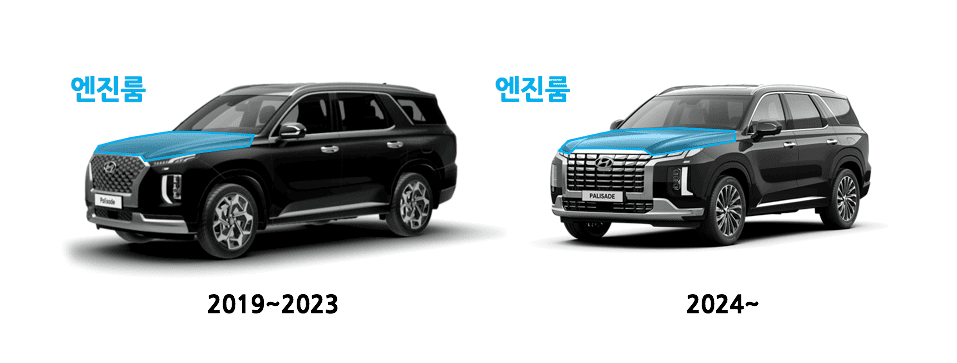

엔진룸은 자동차를 움직이게 하는 엔진과 구동계 부품이 모여있는 공간입니다. 일반 승용차에서는 차량 앞쪽에 위치하고 있으며 흔히 자동차 정비 시 주로 교체하는 소모품인 엔진오일, 냉각수, 워셔액이 모두 이곳에서 교체됩니다.
최근 자동차 시장에 등장한 친환경 차인 전기차의 경우 가솔린이나 디젤로 구동하는 엔진 대신에 전기로 구동하는 구동모터가 탑재됩니다. 구동모터는 기존 엔진 대비 부피가 굉장히 작기 때문에 이에 따라 생기는 여유 공간에 적재 가능한 공간인 프렁크가 위치하기도 합니다.
팰리세이드 LX2 엔진룸 정리
팰리세이드 LX2 엔진 종류는 2가지로 가솔린과 디젤 엔진으로 구성되어 있습니다. 해서 팰리세이드 LX2 엔진룸은 가솔린 3.8 GDI V6 엔진과 디젤 2.2 TCI 엔진으로 구성되어 있으며, 파워트레인의 종류에 따라 엔진을 제외한 나머지 부품이 일부 다르게 구성되어 있습니다.
차량 정비를 위해 엔진별로 엔진 오일 교체 주기와 교체 방법에 대해 궁금하신 분들은 아래 포스팅을 참고하시기 바랍니다.
가솔린 3.8 GDI V6 엔진
첫 번째 엔진은 가솔린 3.8 GDI V6 엔진입니다. 팰리세이드 LX2 엔진룸에는 엔진을 포함하여 수많은 부품들로 구성이 되어있지만 엔진룸을 확인했을 때 바로 보이고, 정비할 때 주로 확인하는 부품 기준으로 크게 9개로 구분할 수 있습니다.
| 구분 | 명칭 | 역할 |
|---|---|---|
| 1 | 냉각수 보조 탱크 | 엔진 냉각수가 온도가 올라 팽창하여 부피가 증가할 때 이를 저장 |
| 2 | 라디에이터 캡 | 냉각수의 온도/압력을 높이고, 일정하게 유지 |
| 3 | 브레이크액 탱크 | 브레이크액 저장 |
| 4 | 에어클리너 | 공조 시스템 (에어컨) 작동 시, 또는 일반 주행시 공기 정화 (필터) |
| 6 | 엔진 오일 주입구 | 엔진 오일 교체 시 새로운 오일을 주입하는 입구 |
| 7 | 엔진 오일 레벨게이지 | 엔진 오일양 체크 |
| 8 | 와셔액 탱크 | 전면 유리 세척을 위한 와셔액 저장 |
| 7 | 퓨즈/릴레이박스 | 과전류에 대해 전선 및 전기장치를 보호하는 정션박스 |
| 9 | 배터리 | 전장 부품 구동을 위한 전력 저장 |
팰리세이드 LX2 정비 시 많이 찾게 되는 ④ 에어클리너 위치는 엔진룸 우측 하단 ⑤ 엔진 오일 주입구 위치와 ⑥ 엔진 오일 레벨게이지 위치는 엔진 좌측 하단, 그리고 ⑦ 팰리세이드 LX2 와셔액 탱크 위치는 엔진룸 좌측 하단입니다.
디젤 2.2 TCI 엔진
다음은 디젤 2.2 TCI 엔진룸에 대해 설명드리겠습니다. 앞서 설명드린 가솔린 엔진룸과 주요 부품수는 동일하게 9개이지만 부품별 위치는 다르기 때문에 아래 이미지와 상세 내용을 참고하셔서 구분하시면 됩니다.
| 구분 | 명칭 | 역할 |
|---|---|---|
| 1 | 냉각수 보조 탱크 | 엔진 냉각수가 온도가 올라 팽창하여 부피가 증가할 때 이를 저장 |
| 2 | 와셔액 탱크 | 전면 유리 세척을 위한 와셔액 저장 |
| 3 | 라디에이터 캡 | 냉각수의 온도/압력을 높이고, 일정하게 유지 |
| 4 | 퓨즈/릴레이박스 | 과전류에 대해 전선 및 전기장치를 보호하는 정션박스 |
| 5 | 엔진 오일 주입구 | 엔진 오일 교체 시 새로운 오일을 주입하는 입구 |
| 6 | 엔진 오일 레벨게이지 | 엔진 오일양 체크 |
| 8 | 브레이크 오일 탱크 | 브레이크 오일 저장 |
| 7 | 에어클리너 | 공조 시스템 (에어컨) 작동 시, 또는 일반 주행시 공기 정화 (필터) |
| 9 | 배터리 | 전장 부품 구동을 위한 전력 저장 |
팰리세이드 LX2 정비 시 많이 찾게 되는 ② 와셔액 탱크 위치는 엔진룸 좌측 하단 ⑤ 엔진 오일 주입구 위치와 ⑥ 엔진 오일 레벨게이지 위치는 엔진 좌측 하단, 그리고 ⑧ 에어클리너 위치는 엔진룸 우측 하단입니다.
WRAP-UP
오늘은 자동차의 심장인 엔진과 기타 부품들이 모여있는 팰리세이드 LX2 엔진룸에 대해 알아보았습니다. 차량 정비를 위해 잘 알아야 하는 엔진룸에 대해 소유하고 계신 파워트레인 사양에 맞게 각 부품의 위치와 역할을 잘 확인하셔서 정비에 도움이 되었으면 좋겠습니다.
* 출처 : 현대자동차 취급설명서
